產品詳情
多級管道離心泵是本企業在國內外泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。
本型泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能像閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點，同時由于采用了至優的水力模型，所以還具有節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄露，使用壽命長。
為了能滿足用戶的要求，本企業還開發了出水口位于上部的ALDGS型，其進出口可以相對位置（0°、90°、180°）安裝，使用極為方便。
為了使用戶能安全、可靠的使用該型泵，本企業特別研制了便拆式結構型，它除擁有ALDG、ALDGS的一切優點外，為您更換機械密封等易損件提供了方便、快捷、省力的途徑，使本型泵運行與維護。
本型泵主要適用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
工作條件
1. 本型泵可輸送清水或物理化學性質類似于清水的液體；
2. 液體溫度：-15℃～+120℃
3. 工作壓力：最大工作壓力＜2.5MPa，即系統壓力=入口壓力+閉閥工作時的壓力＜2.5MPa；
4. 周圍環境的溫度應低于40℃，相對濕度不超過95％；
5. 輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。

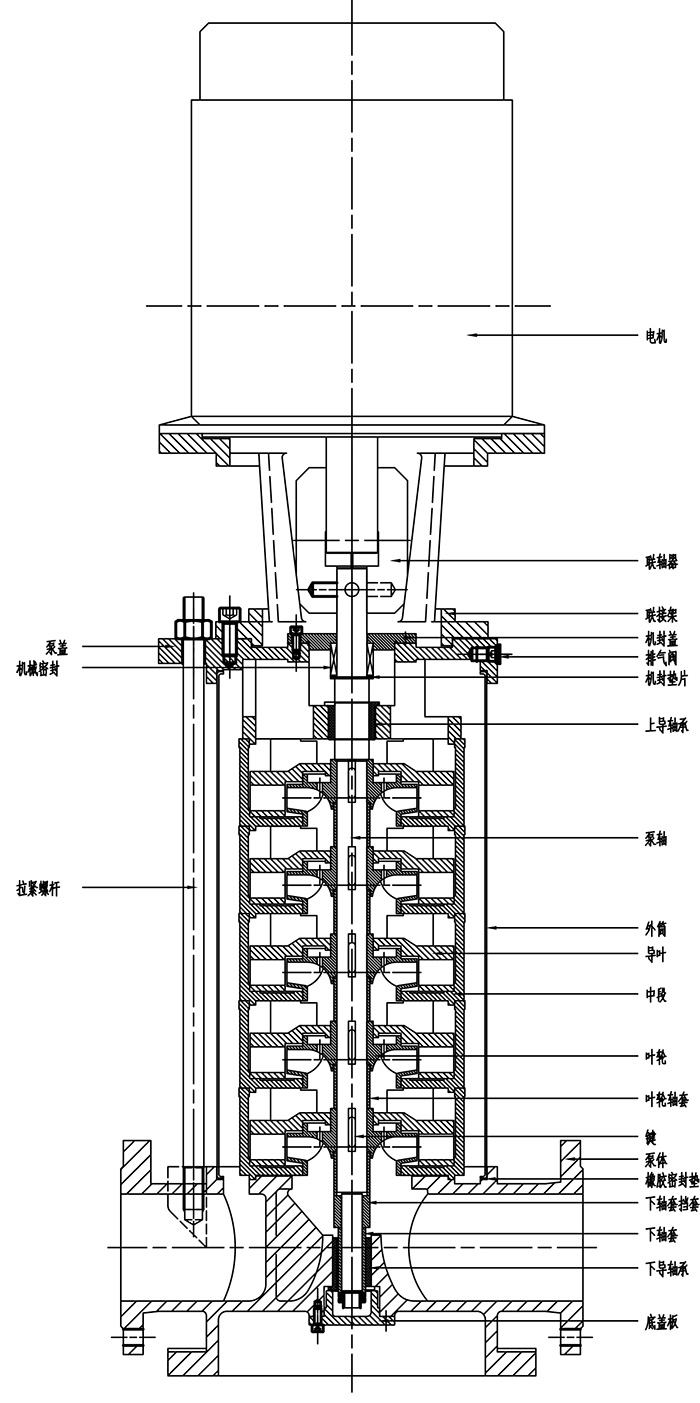

產品結構
產品規格
| 序號 | 型號 | 口徑 mm | 流量 m3/h | 揚程 M | 功率 KW | 轉速 r/min |
| 1 | 25ALDG4-11×3 | 25 | 4 | 33 | 1.1 | 2900 |
| 2 | 25ALDG4-11×4 | 25 | 4 | 44 | 1.5 | 2900 |
| 3 | 25ALDG4-11×5 | 25 | 4 | 55 | 2.2 | 2900 |
| 4 | 25ALDG4-11×6 | 25 | 4 | 66 | 2.2 | 2900 |
| 5 | 25ALDG4-11×7 | 25 | 4 | 77 | 3 | 2900 |
| 6 | 25ALDG4-11×8 | 25 | 4 | 88 | 3 | 2900 |
| 7 | 25ALDG4-11×9 | 25 | 4 | 99 | 3 | 2900 |
| 8 | 25ALDG4-11×10 | 25 | 4 | 110 | 4 | 2900 |
| 9 | 25ALDG4-11×11 | 25 | 4 | 121 | 4 | 2900 |
| 10 | 25ALDG4-11×12 | 25 | 4 | 132 | 4 | 2900 |
| 11 | 25ALDG4-11×13 | 25 | 4 | 143 | 4 | 2900 |
| 12 | 25ALDG4-11×14 | 25 | 4 | 154 | 5.5 | 2900 |
| 13 | 25ALDG4-11×15 | 25 | 4 | 165 | 5.5 | 2900 |
| 14 | 40ALDG6-12×3 | 40 | 6 | 36 | 1.5 | 2900 |
| 15 | 40ALDG6-12×4 | 40 | 6 | 48 | 2.2 | 2900 |
| 16 | 40ALDG6-12×5 | 40 | 6 | 60 | 2.2 | 2900 |
| 17 | 40ALDG6-12×6 | 40 | 6 | 72 | 3 | 2900 |
| 18 | 40ALDG6-12×7 | 40 | 6 | 84 | 3 | 2900 |
| 19 | 40ALDG6-12×8 | 40 | 6 | 96 | 4 | 2900 |
| 20 | 40ALDG6-12×9 | 40 | 6 | 108 | 4 | 2900 |
| 21 | 40ALDG6-12×10 | 40 | 6 | 120 | 4 | 2900 |
| 22 | 40ALDG6-12×11 | 40 | 6 | 132 | 5.5 | 2900 |
| 23 | 40ALDG6-12×12 | 40 | 6 | 144 | 5.5 | 2900 |
| 24 | 40ALDG6-12X13 | 40 | 6 | 156 | 7.5 | 2900 |
| 25 | 40ALDG6-12X14 | 40 | 6 | 168 | 7.5 | 2900 |
| 26 | 40ALDG6-12X15 | 40 | 6 | 180 | 7.5 | 2900 |
| 27 | 50ALDG12-15×2 | 50 | 12 | 30 | 2.2 | 2900 |
| 28 | 50ALDG12-15×3 | 50 | 12 | 45 | 3 | 2900 |
| 29 | 50ALDG12-15×4 | 50 | 12 | 60 | 4 | 2900 |
| 30 | 50ALDG12-15×5 | 50 | 12 | 75 | 5.5 | 2900 |
| 31 | 50ALDG12-15×6 | 50 | 12 | 90 | 5.5 | 2900 |
| 32 | 50ALDG12-15×7 | 50 | 12 | 105 | 7.5 | 2900 |
| 33 | 50ALDG12-15×8 | 50 | 12 | 120 | 7.5 | 2900 |
| 34 | 50ALDG12-15×9 | 50 | 12 | 135 | 11 | 2900 |
| 35 | 50ALDG12-15×10 | 50 | 12 | 150 | 11 | 2900 |
| 36 | 50ALDG12-15×11 | 50 | 12 | 165 | 15 | 2900 |
| 37 | 50ALDG12-15×12 | 50 | 12 | 180 | 15 | 2900 |
| 38 | 50ALDG18-15×2 | 50 | 18 | 30 | 3 | 2900 |
| 39 | 50ALDG18-15×3 | 50 | 18 | 45 | 4 | 2900 |
| 40 | 50ALDG18-15×4 | 50 | 18 | 60 | 5.5 | 2900 |
| 41 | 50ALDG18-15×5 | 50 | 18 | 75 | 7.5 | 2900 |
| 42 | 50ALDG18-15×6 | 50 | 18 | 90 | 7.5 | 2900 |
| 43 | 50ALDG18-15×7 | 50 | 18 | 105 | 11 | 2900 |
| 44 | 50ALDG18-15×8 | 50 | 18 | 120 | 11 | 2900 |
| 45 | 50ALDG18-15×9 | 50 | 18 | 135 | 15 | 2900 |
| 46 | 50ALDG18-15×10 | 50 | 18 | 150 | 15 | 2900 |
| 47 | 50ALDG18-15×11 | 50 | 18 | 165 | 18.5 | 2900 |
| 48 | 50ALDG18-15×12 | 50 | 18 | 180 | 18.5 | 2900 |
| 49 | 65ALDG24-12×2 | 65 | 24 | 24 | 3 | 2900 |
| 50 | 65ALDG24-12×3 | 65 | 24 | 36 | 4 | 2900 |
| 51 | 65ALDG24-12×4 | 65 | 24 | 48 | 5.5 | 2900 |
| 52 | 65ALDG24-12×5 | 65 | 24 | 60 | 7.5 | 2900 |
| 53 | 65ALDG24-12×6 | 65 | 24 | 72 | 7.5 | 2900 |
| 54 | 65ALDG24-12×7 | 65 | 24 | 84 | 11 | 2900 |
| 55 | 65ALDG24-12×8 | 65 | 24 | 96 | 11 | 2900 |
| 56 | 65ALDG24-12×9 | 65 | 24 | 108 | 15 | 2900 |
| 57 | 65ALDG24-12×10 | 65 | 24 | 120 | 15 | 2900 |
| 58 | 65ALDG24-12×11 | 65 | 24 | 132 | 18.5 | 2900 |
| 59 | 65ALDG24-12×12 | 65 | 24 | 144 | 18.5 | 2900 |
| 60 | 80ALDG36-12×2 | 80 | 36 | 24 | 4 | 2900 |
| 61 | 80ALDG36-12×3 | 80 | 36 | 36 | 5.5 | 2900 |
| 62 | 80ALDG36-12×4 | 80 | 36 | 48 | 7.5 | 2900 |
| 63 | 80ALDG36-12×5 | 80 | 36 | 60 | 11 | 2900 |
| 64 | 80ALDG36-12×6 | 80 | 36 | 72 | 11 | 2900 |
| 65 | 80ALDG36-12×7 | 80 | 36 | 84 | 15 | 2900 |
| 66 | 80ALDG36-12×8 | 80 | 36 | 96 | 15 | 2900 |
| 67 | 80ALDG36-12×9 | 80 | 36 | 108 | 18.5 | 2900 |
| 68 | 80ALDG36-12×10 | 80 | 36 | 120 | 18.5 | 2900 |
| 69 | 80ALDG54-14×2 | 80 | 54 | 28 | 7.5 | 2900 |
| 70 | 80ALDG54-14×3 | 80 | 54 | 42 | 11 | 2900 |
| 71 | 80ALDG54-14×4 | 80 | 54 | 56 | 15 | 2900 |
| 72 | 80ALDG54-14×5 | 80 | 54 | 70 | 18.5 | 2900 |
| 73 | 80ALDG54-14×6 | 80 | 54 | 84 | 18.5 | 2900 |
| 74 | 80ALDG54-14×7 | 80 | 54 | 98 | 22 | 2900 |
| 75 | 80ALDG54-14×8 | 80 | 54 | 112 | 30 | 2900 |
| 76 | 80ALDG54-14×9 | 80 | 54 | 126 | 30 | 2900 |
| 77 | 80ALDG54-14×10 | 80 | 54 | 140 | 37 | 2900 |
| 78 | 100ALDG72-14×2 | 100 | 72 | 28 | 11 | 2900 |
| 79 | 100ALDG72-14×3 | 100 | 72 | 42 | 15 | 2900 |
| 80 | 100ALDG72-14×4 | 100 | 72 | 56 | 18.5 | 2900 |
| 81 | 100ALDG72-14×5 | 100 | 72 | 70 | 22 | 2900 |
| 82 | 100ALDG72-14×6 | 100 | 72 | 84 | 30 | 2900 |
| 83 | 100ALDG72-14×7 | 100 | 72 | 98 | 30 | 2900 |
| 84 | 100ALDG72-14×8 | 100 | 72 | 112 | 37 | 2900 |
| 85 | 100ALDG72-14×9 | 100 | 72 | 126 | 37 | 2900 |
| 86 | 100ALDG72-14×10 | 100 | 72 | 140 | 45 | 2900 |
| 87 | 100ALDG100-20×2 | 100 | 100 | 40 | 18.5 | 2900 |
| 88 | 100ALDG100-20×3 | 100 | 100 | 60 | 30 | 2900 |
| 89 | 100ALDG100-20×4 | 100 | 100 | 80 | 37 | 2900 |
| 90 | 100ALDG100-20×5 | 100 | 100 | 100 | 45 | 2900 |
| 91 | 100ALDG100-20×6 | 100 | 100 | 120 | 55 | 2900 |
| 92 | 100ALDG100-20×7 | 100 | 100 | 140 | 75 | 2900 |
| 93 | 100ALDG100-20×8 | 100 | 100 | 160 | 75 | 2900 |
| 94 | 100ALDG100-20×9 | 100 | 100 | 180 | 75 | 2900 |
| 95 | 100ALDG100-20×10 | 100 | 100 | 200 | 90 | 2900 |
| 96 | 125ALDG100-20×2 | 125 | 100 | 40 | 18.5 | 2900 |
| 97 | 125ALDG100-20×3 | 125 | 100 | 60 | 30 | 2900 |
| 98 | 125ALDG100-20×4 | 125 | 100 | 80 | 37 | 2900 |
| 99 | 125ALDG100-20×5 | 125 | 100 | 100 | 45 | 2900 |
| 100 | 125ALDG100-20×6 | 125 | 100 | 120 | 55 | 2900 |
| 101 | 125ALDG100-20×7 | 125 | 100 | 140 | 75 | 2900 |
| 102 | 125ALDG100-20×8 | 125 | 100 | 160 | 75 | 2900 |
| 103 | 125ALDG100-20×9 | 125 | 100 | 180 | 75 | 2900 |
| 104 | 125ALDG100-20×10 | 125 | 100 | 200 | 90 | 2900 |
| 105 | 150ALDGL160-20×2 | 150 | 160 | 40 | 30 | 2900 |
| 106 | 150ALDG160-20×3 | 150 | 160 | 60 | 37 | 2900 |
| 107 | 150ALDG160-20×4 | 150 | 160 | 80 | 55 | 2900 |
| 108 | 150ALDG160-20×5 | 150 | 160 | 100 | 75 | 2900 |
| 109 | 150ALDG160-20×6 | 150 | 160 | 120 | 75 | 2900 |
| 110 | 150ALDG160-20×7 | 150 | 160 | 140 | 90 | 2900 |
| 111 | 150ALDG160-20×8 | 150 | 160 | 160 | 110 | 2900 |
| 112 | 150ALDG160-20×9 | 150 | 160 | 180 | 110 | 2900 |
| 113 | 150ALDG160-20×10 | 150 | 160 | 200 | 132 | 2900 |
| 114 | 150ALDG160-25×2 | 150 | 160 | 50 | 37 | 2900 |
| 115 | 150ALDG160-25×3 | 150 | 160 | 75 | 55 | 2900 |
| 116 | 150ALDG160-25×4 | 150 | 160 | 100 | 75 | 2900 |
| 117 | 150ALDG160-25×5 | 150 | 160 | 125 | 90 | 2900 |
| 118 | 150ALDG160-25×6 | 150 | 160 | 150 | 110 | 2900 |
| 119 | 150ALDG160-25×7 | 150 | 160 | 175 | 110 | 2900 |
| 120 | 150ALDG160-25×8 | 150 | 160 | 200 | 132 | 2900 |
